Limpieza/sustitución del casquillo de cuarzo
Dependiendo de la calidad del agua, el manguito de cuarzo puede requerir una limpieza periódica. Como mínimo, el manguito de cuarzo debe limpiarse una vez al año. Los siguientes pasos describen un procedimiento básico de limpieza.
1

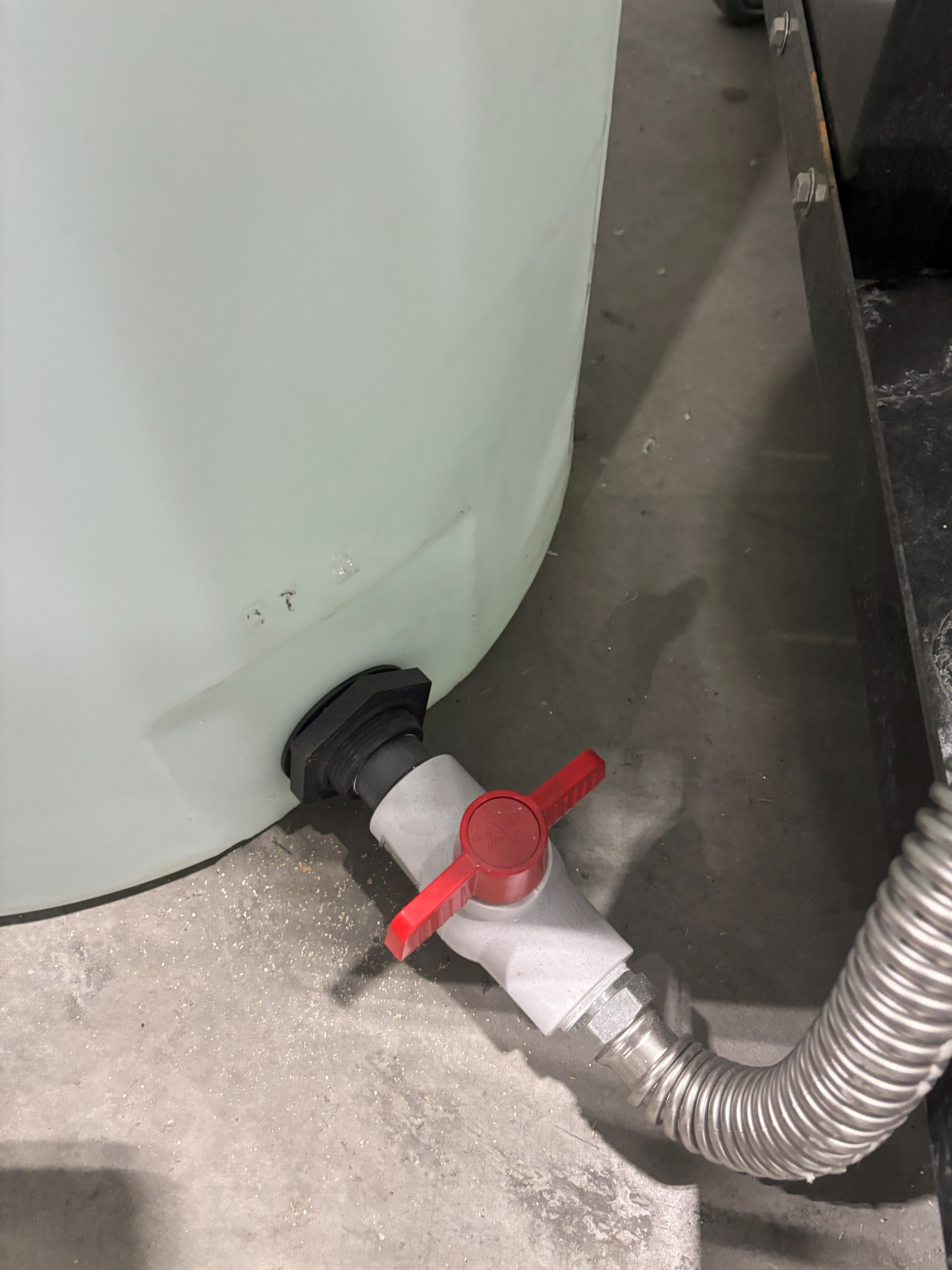

Cierre la válvula de bola del depósito de almacenamiento.
2
Apague la bomba de represurización.
3
Libere la presión del agua abriendo un grifo aguas abajo y, a continuación, cierre la válvula de cierre de salida (si existe).
Si no hay una válvula de cierre de salida, espere que el agua se drene del sistema, ya que la presión de la cabeza en el sistema hará que el agua vuelva a fluir hacia abajo.
Los sistemas Defender también tienen un tapón de drenaje instalado en la parte inferior del reactor UV. Después de liberar la presión del agua en un grifo, retire este tapón para asegurarse de que el sistema está completamente drenado.
PRECAUCIÓN: Si utiliza el sistema Defender con un depósito de agua, asegúrese de cerrar la válvula de suministro que sale del depósito para evitar que el agua alimentada por gravedad salga disparada a través del UV durante el proceso de sustitución.
4
Retire el tornillo cautivo de tierra del terminal de tierra del reactor UV.
5
Retire el conector de la lámpara del reactor (tuerca prensaestopas) empujando el conector hacia dentro y girándolo 1/4 de vuelta en el sentido contrario a las agujas del reloj.
Desconecte el conector de la lámpara. **PRECAUCIÓN: La lámpara puede estar caliente.
6
Con cuidado de tocar sólo los extremos cerámicos, saque la lámpara del reactor
NOTA: El uso de guantes durante la manipulación de la lámpara evitará daños.
7

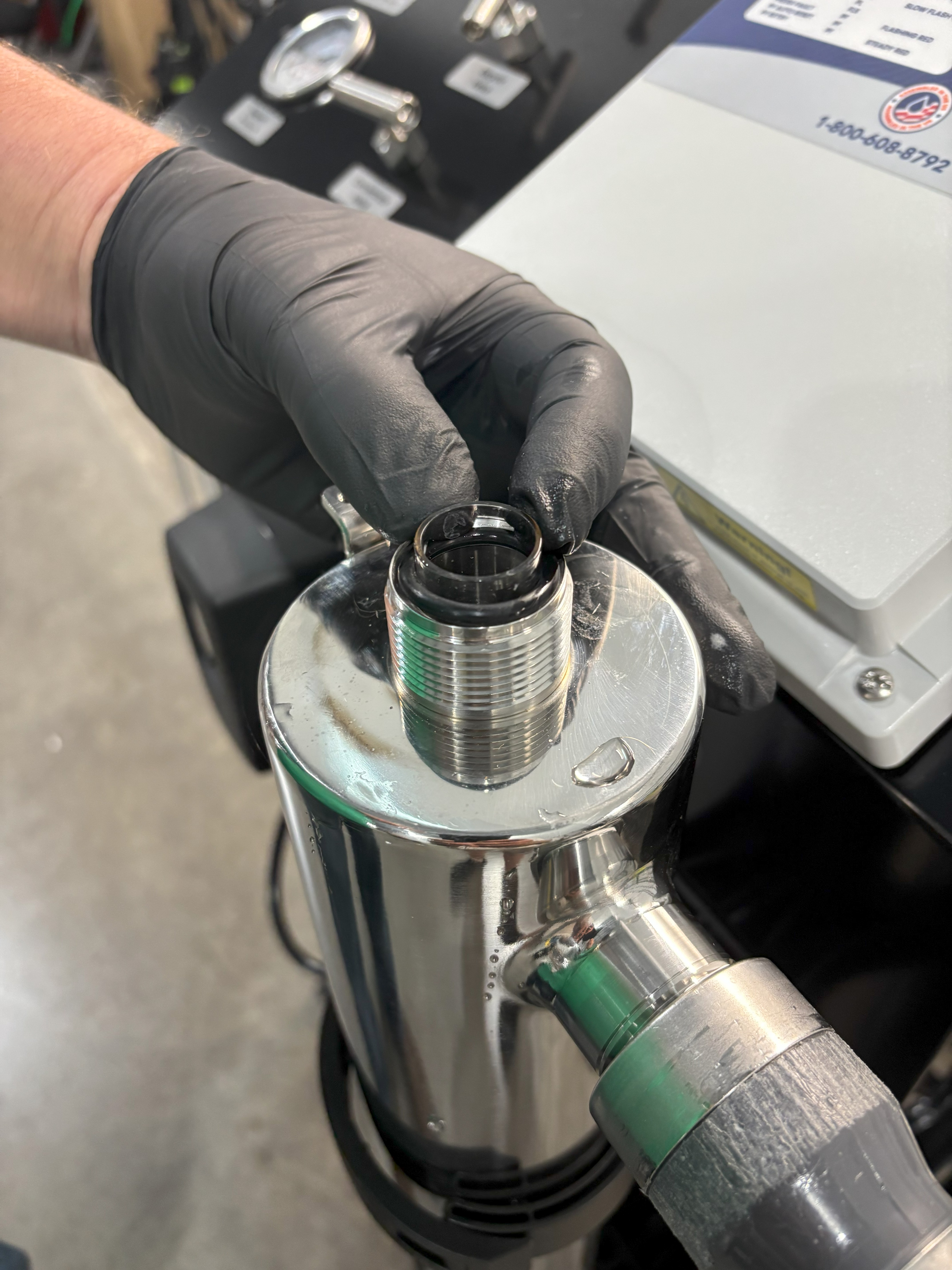

Desenroscar la tuerca prensaestopas del reactor dejando al descubierto el extremo del manguito de cuarzo.
8
Retire el manguito de cuarzo y la junta tórica girando suavemente y tirando del manguito de cuarzo.
PRECAUCIÓN: El manguito puede romperse si se atasca. Hay un muelle en el manguito de cuarzo. ASEGÚRESE de no perder el muelle.
9
Con un paño o toalla suave y sin pelusas, limpie el manguito con un limpiador comercial de incrustaciones (por ejemplo, CLR o Lime-A-Way).
Las toallitas con alcohol también funcionan. Así se eliminan los depósitos de cal o hierro que pueda haber en el exterior del manguito de cuarzo. Tenga cuidado de no introducir humedad o líquidos en el interior del manguito.
10
Secar el manguito con otro paño
11
Instale el tubo limpio en el reactor UV. Instale la junta tórica y la tuerca prensaestopas
PRECAUCIÓN: Asegúrese de colocar el manguito de cuarzo recto en la cámara. El manguito puede romperse si se pone doblado.
12
Encienda la bomba de represurización y abra la válvula del depósito.
Deje que el sistema se presurice y compruebe si hay fugas. Repare las fugas según sea necesario.
13
Vuelva a montar el muelle y, a continuación, la lámpara en el casquillo.
Asegúrese de no tocar la lámpara. Es mejor usar guantes al manipular la lámpara.
14
Instale el conector en la lámpara y vuelva a instalar el cable de tierra.
NOTA: El conector sólo encajará en la lámpara de una manera. Asegúrese de que tiene el conector instalado correctamente.
